Cómo doblar un par trenzado?

Primero, veamos qué esun par trenzado. Este cable de comunicación consta de uno o más pares de conductores aislados. Los conductores están trenzados y cubiertos con una funda de plástico. El cable de red utilizado para conectarse a Internet consta de cuatro pares de conductores.

Antes de comprimir el par trenzado, debe decidir para qué fines lo usará. Hay dos tipos principales de prensado conector de par trenzado:

•
  enlace directo - para conectar una computadora y un interruptor / hub / enrutador
•
  cross-link - para conectar dos computadoras juntas

Con un enlace directo, ambos extremos del par trenzado están rizados en un patrón, con la reticulación en diferentes direcciones. Usualmente cuando par trenzado para una línea recta los conductores de par trenzado están dispuestos en el siguiente orden:

•
  blanco / naranja / naranja / blanco / verde / azul / blanco / azul / verde / blanco / marrón / marrón


Cuando enlace cruzado un extremo del par trenzado está comprimido por el esquema anterior, y el otro por el otro:

•

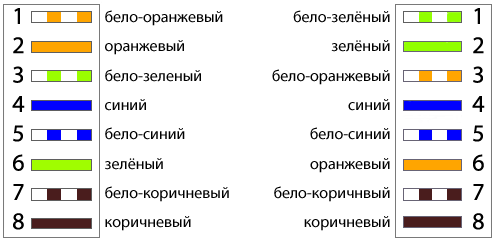

  blanco / verde / verde / blanco / naranja / azul / blanco / azul / naranja / blanco / marrón / marrón


En principio, las tarjetas de red modernas pueden "entender" y vincular directamente cuando se conectan dos computadoras, pero es mejor estar seguro.

Entonces, ¿cómo doblar un par trenzado en casa? Para hacer esto, necesitará el cable en sí, varios conectores RJ-45 y una herramienta especial llamada alicates para prensar (arrugador, arrugador).

Alicates de crimpado consisten en tres áreas de trabajo, cada uno de ellos - sus propias funciones. El mango está ubicado cuchillo para cortar cables, y algunos modelos también tienen un rebaje diseñado para eliminar el aislamiento externo del cable redondo. En el centro del swage hay un especial anidar, en el que el conector también está rizado. Y en la parte superior del rizador hay un área que ayuda pelar el aislamiento exterior par trenzado

Entonces, para comprimir el par trenzado, primero necesitasuavemente recorte el extremo del cable con la cuchilla incorporada. Luego, debe limpiarse unos tres centímetros del cable del aislamiento con una cuchilla especial. En principio, puede reemplazarlo con un cuchillo o tijera común.

Después de esto, debes diluir, desenrollar yalinear pares de cables. Luego debe distribuir el cableado según los colores de acuerdo con el esquema deseado y alinearlo. Después de apretar los conductores alineados, es necesario cortar sus puntas con la ayuda de una cuchilla incorporada, dejando aproximadamente 1 cm de conductores tejidos.

Después de esto, los conductores alineados se insertan en elconector RJ-45. Las secciones de los conductores deben llegar al final de los comederos. Asegúrese de que la funda del cable sale por detrás del pestillo, diseñada para ser fijada, y también se detiene. Luego, debe verificar nuevamente si los conductores están colocados correctamente en colores y poner el conector en el estampado hasta que se detenga. Después de esto, apriete los alicates de crimpado hasta que el seguro del cable de la horquilla encaje en su lugar.

Pero sucede que no tienes crimps, sino que comprimesun par retorcido, bueno, simplemente malo. Luego puede usar un destornillador delgado para engarzarlo. Este método es más laborioso y menos efectivo, pero en una situación de emergencia puede ser útil. Cómo doblar un par trenzado con un destornillador?

Como en el caso anterior, es necesario limpiarAislamiento, expanda los conductores por colores e insértelos en el conector. Después de esto, el retenedor del conector de plástico y las abolladuras de contacto se deben volcar para que no sobresalgan de su superficie. Para hacer esto, presione sobre el extremo del destornillador. Después de esto, debe desplegar el destornillador y finalmente ahogar los contactos para que los dientes entren en el aislamiento. Debes presionar con fuerza, pero con cuidado.

Compruebe si logró apretar el par trenzado correctamente, puede usar dispositivo especial - probador. Aunque en algunos casos, incluso un probador no es necesario, una red que funciona mal o no funciona y mostrará que el cable está doblado incorrectamente.
