Cómo hacer un telescopio con tus propias manos Probablemente todos en su vida, al menos un poco interesados en la astronomía, querían tener con él una herramienta que nos permitiera mirar más de cerca los enigmas del cielo estrellado.

Bueno, si tienes binoculares o un telescopiotrompeta: incluso en instrumentos astronómicos tan débiles, ya puedes admirar la belleza del cielo estrellado. Pero si su interés en esta ciencia es lo suficientemente fuerte, y el acceso al instrumento no lo es en absoluto, o si las herramientas disponibles no satisfacen su curiosidad, todavía necesitará una herramienta más poderosa: telescopio, que se puede hacer de forma independiente en casa. En este artículo, una instrucción paso a paso con una foto y un video sobre cómo hacer un telescopio con sus propias manos.

La fabricación en fábrica del telescopio le costaráes bastante caro, por lo que su compra es adecuada solo si desea dedicarse a la astronomía en un nivel amateur o profesional. Pero primero, para adquirir los conocimientos y habilidades iniciales, y finalmente, para comprender si la astronomía es realmente suya, debería intentar hacer un telescopio con sus propias manos.

En muchas enciclopedias infantiles y otras publicaciones científicas, puede encontrar una descripción de la fabricación del telescopio más simple. Ya esa herramienta te permitirá ver cráteres en la luna, el disco de Júpiter y sus cuatro compañeros, el disco y los anillos de Saturno, la hoz de Venus, algunos grandes y brillantes cúmulos de estrellas y nebulosas, estrellas, invisible a simple vista. Inmediatamente vale la pena señalar que un telescopio de este tipo no puede pretender calidad de imagen en comparación con los telescopios de fabricación en fábrica como resultado de la discrepancia del objetivo de la óptica que se utilizará.

El dispositivo telescopio

Para empezar, un poco de teoría. El telescopio, como en la foto, se compone de dos nodos ópticos: lente y ocular. La lente recoge la luz de los objetos, de suel diámetro depende directamente de la ampliación máxima del telescopio y de cómo se pueden observar los objetos débiles. El ocular aumenta la imagen formada por la lente, seguida por el ojo de la persona en el circuito óptico.

Hay varios tipos de telescopios ópticos, dos de los más comunes: refractor y reflector. La lente reflectante está representada por un espejo, yrefractor - un sistema de lentes. En casa, hacer un espejo para un reflector es un proceso laborioso y preciso, que no es algo que todos puedan hacer. A diferencia de un reflector, de bajo costo lentes para un refractor no son difíciles de conseguir en la tienda de un óptico.

Aumentar El telescopio es igual a la relación Fob / Fock (Fob es la distancia focal de la lente, Foc es el ocular). Nuestro telescopio tendrá una ampliación máxima de aproximadamente 50x.

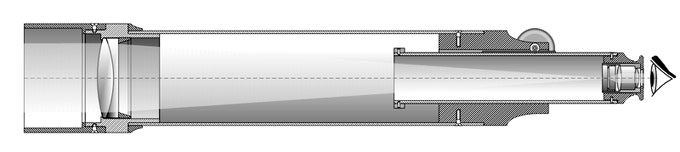

$Esquema de un telescopio refractario hecho en fábrica$

Para hacer una lente que necesita compraruna bolsa para lentes con una potencia de 1 dioptrio, que corresponde a una distancia focal de 1 m. Tales espacios en blanco tienen típicamente un diámetro de aproximadamente 70 mm. Desafortunadamente, las lentes de anteojos hechas en forma de menisco no son adecuadas para tal aplicación, pero puede detenerse en ellas. Si tiene una lente biconvexa de foco largo, se recomienda usarla.

El ocular puede servir como una lupa ordinaria (lupa) de un diámetro pequeño de aproximadamente 30 mm. Una buena opción también puede ser un ocular desde un microscopio.

Como un vivienda puedes usar dos tubos de papel grueso,un corto - aproximadamente 20 cm (unidad ocular), el segundo aproximadamente 1 m (la parte principal del tubo). Un tubo corto se inserta en el largo. El cuerpo puede estar hecho de una hoja ancha de papel, o de un rollo de papel tapiz, doblado en un tubo en varias capas y pegado con cola de PVA. El número de capas se selecciona manualmente hasta que la tubería se vuelva lo suficientemente rígida. El diámetro interno de la tubería principal debe ser igual al diámetro de la lente para gafas.

La lente (lente de gafas) se fija en el primer tubo con un lado convexo hacia afuera con la ayuda de anillos anulares de diámetro igual al diámetro de la lente y un espesor de aproximadamente 10 mm. Inmediatamente después de que la lente esté instalada en el disco - diafragma con un agujero en el centro de un diámetro de 25 - 30 mm - estoEs necesario reducir la distorsión significativa de la imagen obtenida por una sola lente. Esto afectará la reducción en la cantidad de luz recolectada por la lente. La lente se monta más cerca del borde del tubo principal.

El ocular está montado en la unidad ocular más cerca desu borde. Para hacer esto, necesitará hacer un soporte de cartón para el ocular. Consistirá en un cilindro con un ocular de igual tamaño. Este cilindro se unirá al lado interno del tubo con dos discos de diámetro igual al diámetro interno de la unidad ocular con una abertura de diámetro igual al ocular.

El enfoque se hará cambiandola distancia entre la lente y el ocular, debido al movimiento de la unidad ocular en el tubo principal, y la fijación se debe a la fricción. El enfoque es conveniente para objetos grandes y brillantes, como la luna, estrellas brillantes, edificios cercanos.

Al construir un telescopio, es necesario tener en cuenta que la lente y el ocular deben ser paralelos entre sí, y sus centros deben estar estrictamente en la misma línea.

También puedes experimentar con el diámetroapertura de abertura y encuentra el óptimo. Si usa una lente con una potencia óptica de 0.6 dioptrías (la distancia focal es de 1 / 0.6, que es aproximadamente 1.7 m) - esto aumentará la abertura e incrementará la ampliación, pero aumentará la longitud de la tubería a 1.7 m.

Siempre vale la pena recordar que no se puede mirar el sol en un telescopio o cualquier otro dispositivo óptico. Esto dañará al instante su vista.

Entonces, te familiarizaste con el principio de la construccióntelescopio simple y ahora puede hacerlo usted mismo. Existen otras variantes del telescopio desde lentes para gafas o teleobjetivos. Cualquier detalle de fabricación, así como otra información que le interese, puede encontrar en los sitios web y foros de astronomía y telescopa. Esta es un área muy amplia, es realizada tanto por principiantes como por astrónomos profesionales.

Y recuerda, si te sumerges en lo desconocido para tiantes, el mundo de la astronomía, y si lo desea, le mostrará muchos tesoros del cielo estrellado, le enseñará la técnica de observación, fotografía de objetos completamente diversos y muchas otras cosas que ni siquiera adivinó.

¡Cielo despejado para ti!
